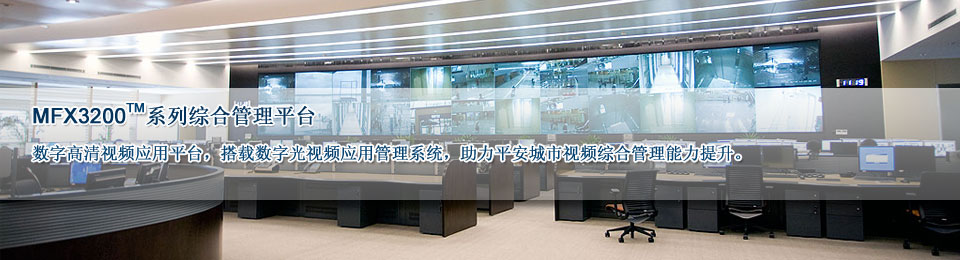

MFX3200系列综合管理平台

MFX3200系列数字视频综合平台是一款以安防需求为基础开发的可用于安防，金融，教育等多行业的多业务图像集成平台，以解决当前日益复杂的监控系统显示需求为设计目标，提供统一、灵活、可变的解决方案以简化系统实施的复杂度及应用的便捷度。系统支持模拟／数字、高清／标清、IP视频流等多格式视频的混合输入功能，同时具备强大的高清图像拼接输出上墙显示功能。集成的转发与转码业务可以解决系统级联、手机、平板电脑观看等需求。

MFX3200系列数字视频综合平台基于高速电信背板技术、大规模FPGA数字逻辑处理技术、高清编解码技术、多路高清输出同步技术、流媒体转发技术、存储管理技术、设备管理等技术研发而成。控制系统采用刀片式模块化设计，使得各类业务板卡按需灵活配置，扩展升级方便，维护成本低廉，设备支持3U 、6U 、9U 、12U 、24U 等不同规模，既可满足中心超大规模的应用也可以满足分布式（小机型）的节点组网应用。单台设备支持规模从16 × 4至512 × 144任意配置，通过级联和扩展还可实现更大规模的系统应用。

MFX3200系列数字视频综合平台集成主流矩阵控制协议，支持PELCO、AD等云台控制协议。另外还支持音频切换箱、报警联动箱的联动控制功能。通过平台软件可与主流报警主机进行联动，实现系统预案自动调用。数字视频综合平台可满足原有模拟矩阵系统的升级改造，并兼容新建的高清网络和高清数字信号的接入能力。

华信视景公司针对平安城市的功能特点，推出平安城市显示控制系统解决方案，完美解决了平安城市显示系统中管理复杂繁琐的问题。

* MFX3200系列产品 统一的平台架构（3U，6U，8U，12U，24U），其业务可覆盖本地化音视频图像、数据以及文件的实时处理及存储调用能力；

* 超过30种业务热插拔板卡随需而配，子板卡全部默认为兼容模式；
* 全模块化，易维护，可升级，众多业务板卡覆盖了以显示管理为核心的信号；

* 支持显示、转发、转码、组播、点播等多种业务；

* DSP+FPGA的嵌入式设计，免受计算机病毒损害；

* 无限延展的管理系统，可随业务动态增减；

* 先进的显示管理，配合GIS系统可实现视频信号的可视化管理，实现报警与显示联动；

* 支持跨平台业务管理方式，人机交互式界面操作更快捷。



信号通道切换能力

• 支持模拟、数字图像信号的输入和切换输出，
• 单机最大支持512路模拟输入，144路高清数字输出
• 支持标清、高清图像信号的输入和切换输出，单机最大支持4CIF 分辨率256路解码
• 支持1080P分辨率128路解码
• 支持EDID(Extended Display Identification Data 扩展显示标识数据）兼容多种显示设备
• 支持超高视频图像分辨率（3840x3840）输入处理
• 支持高清（ 1920x1200@60Hz ）数字和模拟方式输出
• 支持多规格高清视频图像格式的输入和输出
• 支持双绞线（HDBaseT）输入、输出延长技术
• 支持网络视频流（最大1080P）的输入和切换输出
• 支持多格式信号的混合输入和输出设计，可任意组合成多种规格的数字视频综合应用平台
• 支持键盘、软件、中控系统的控制切换
• 支持第三方软件平台开发集成，开放SDK和协议

注：MFX3200系列数字光控制器产品的支持信号格式及图像分辨率。

视频图像的处理能力

• 支持无缝实时切换功能（图像切换间隔无黑场出现）
• 单机最大支持144个显示单元的拼接
• OSD字符叠加显示功能，可设置字体颜色、大小和背景
• 支持1 、4、16多画面分割显示功能
• 支持图像去黑边裁剪功能，适用于非标摄像头图像信号
• 支持任意的开窗、跨屏、漫游移动、缩放功能
• 支持画中画显示、图像叠加显示、图像偏移校正功能
• 支持倍线功能，可对低分辨率的图像实现倍频和倍线增强处理、智能图像增强处理技术
• 超大分辨率底图叠加应用(1920x10 、1080x6)
• 输出支持多种不同物理分辨率显示组合单元的图像切换、拼接、融合的多模式应用

网络视频解码

• 支持H. 264/RTSP /RTP标准网络视频的解码处理
• 支持从4CIF-1080P的网络视频的自适应解码
• 支持音视频复合解码功能
• 具备512路4CIF解码能力（满配）
• 具备128路1080P (200万像素）解码能力（满配）
• 支持实时网络图像的解码输出（需搭配软件平台）
• 支持录像图像的解码输出（需搭配软件平台）
• 开放解码规范和协议，支持第三方软件平台开发集成，
• 支持主流厂家的网络摄像机的解码接入功能（天地伟业、景阳、艾普视达、美电贝尔、海康威视．大华、黄河数字、朗驰、三星、索尼、Tl、三洋、松下、迅驰等）

网络视频编码

• 支持H. 264/RTSP /RTP标准网络视频的编码
• 4CIF-1080P多种编码分辨率可选
• 可对平台接入的所有模拟或者数字输入信号进行编码
• 具备512路4CIF编码能力（满配）
• 具备128路1080P编码能力（满配）
• 开放编码规范和协议，支持第三方软件年台开发集成

转码与转发

• 可支持所有接入IP视频的转码，应用于手机、平板电脑监看等
• 支持所有接入的IP视频的转发，服务于大系统的级联扩展
• 转发与转码均支持组播功能，适应多用户接入监看。

网络控制部分

• 支持TCP/IP网络管理和组网
• 支持TCP/IP协议簇，支持TCP 、UDP 、RTSP 、RTP、SNMP 、NTP等协议
• 支持点对点解码控制、自动轮巡解码控制
• 支持网络扩展与报警系统联动（需软件平台配合）
• 支持远程控制矩阵所有信号的切换、控制
• 支持远程管理和配置参数，支持导入、导出系统数据
• 支持远程获取系统状态、日志、维护、恢复系统、升级等功能

串口控制部分

• RS232输入、输出串口控制功能，支持与键盘、通讯控制器、中控系统的配合
• 支持与MAX 、PELCO 、AD 、AC等主流矩阵的组网和级联控制可定制开发，（配置通讯控制器）
• 支持多种矩阵的组网、级联、扩展切换和控制功能
• 支持报警信号、音频信号的联动切换和关联控制
• 三维键盘支持图像的开窗、切换、移动、缩放等控制，支持云台控制，支持PELCO等主流云台控制协议，可定制开发
• 支持客户端转发控制协议和命令管理
• 支持32个场景调用、配置和实时控制
• 支持设备管理分组和控制功能，对不同协议设备分组采用不同的协议分别控制

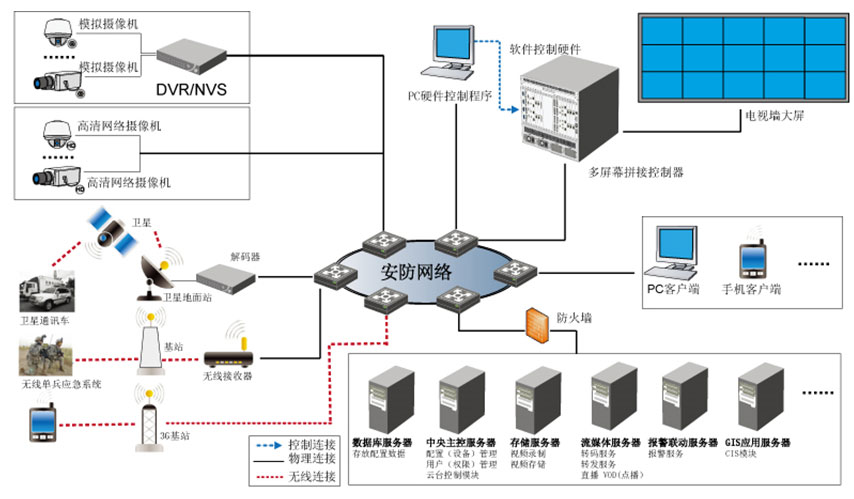

注：MFX3200系列大型视频及语音综合信息管理平台应用

平台的辅助决策层规划

• 支持权限管理和多用户控制技术
• 支持系统日志和参数备份管理功能
• 支持C/S客户端、服务端组网控制技术
• 简单易用的配置管理软件支持自动辅助配置

视频图像显示部分

• 支持多组MXN任意屏幕组合功能：比如一台设备可以最大支持4组不同拼接方式的显示系统，2X3、3X3、4X4、5X8等
• 支持DLP 、LCD、PDP 、LED等多种拼接显示系统的应用
• 支持各安防监控系统、数字城市系统、调度管理系统、会议指挥系统、数字影像展示系统、虚拟交互系统的显示拼接系统
• 支持常规的组合显示墙应用，比如两边是常规显示设备，中间是拼接显示组合单元

应用MFX3200系列产品及搭建平台的优势

快捷高效，稳定可靠，轻松管理；

全新的设计理念，人性化的交互方式，使整个监控系统的效率大幅度提升；

实用性强，满足实时浏览、录像回放、报警联动、及时回放、电子地图等监控需求；

Web和APP混合方式展现，支持跨系统平台使用，如PC端、Android手机、IPhone、平板电脑等；

插件机制很容易实现系统与其他系统对接和各种数据关联应用；

系统平台架构理念

系统为分布式控制结构，组件化设计，高可扩展性，高可伸缩性，极佳的易用性。

注：MFX3200系列针对平安城市信息采集平台的应用

我们的优势：

开放、兼容、模数混合，随心选择

开放性的设计理念使本系统拥有卓越的兼容性能，能够实现与国内外数十个知名监控厂家上百款DVR、DVS、IP camera的良好兼容。本系统可以完成从模拟到数字化网络化升级改造的平滑过度。避免重复投入，有效节省投资。

超强的平台管理能力，无限延展，稳定可靠

采用分布式组件化设计，使本系统平台系统拥有超强的可扩展能力和容错能力，很容易实现系统与其他系统对接和各种数据关联应用。

丰富灵活的软件功能，绝对的高性价比

拥有国际一流软、硬件平台的研发设计能力，关注用户应用需求和操作体验，努力改善以符合最广泛用户的操作使用习惯。

第三方数据集成和二次开发定制

系统支持多种与第三方软、硬件厂家的合作模式。可为用户提供包含视频监控在内的一体化的物理安防解决方案。根据项目的实际情况，可为客户提供软件的二次开发和定制服务。

售后支持和培训

我们提供高品质的技术服务，与客户共同成长，提供7x24小时的技术支持。让用户无后顾之忧。
